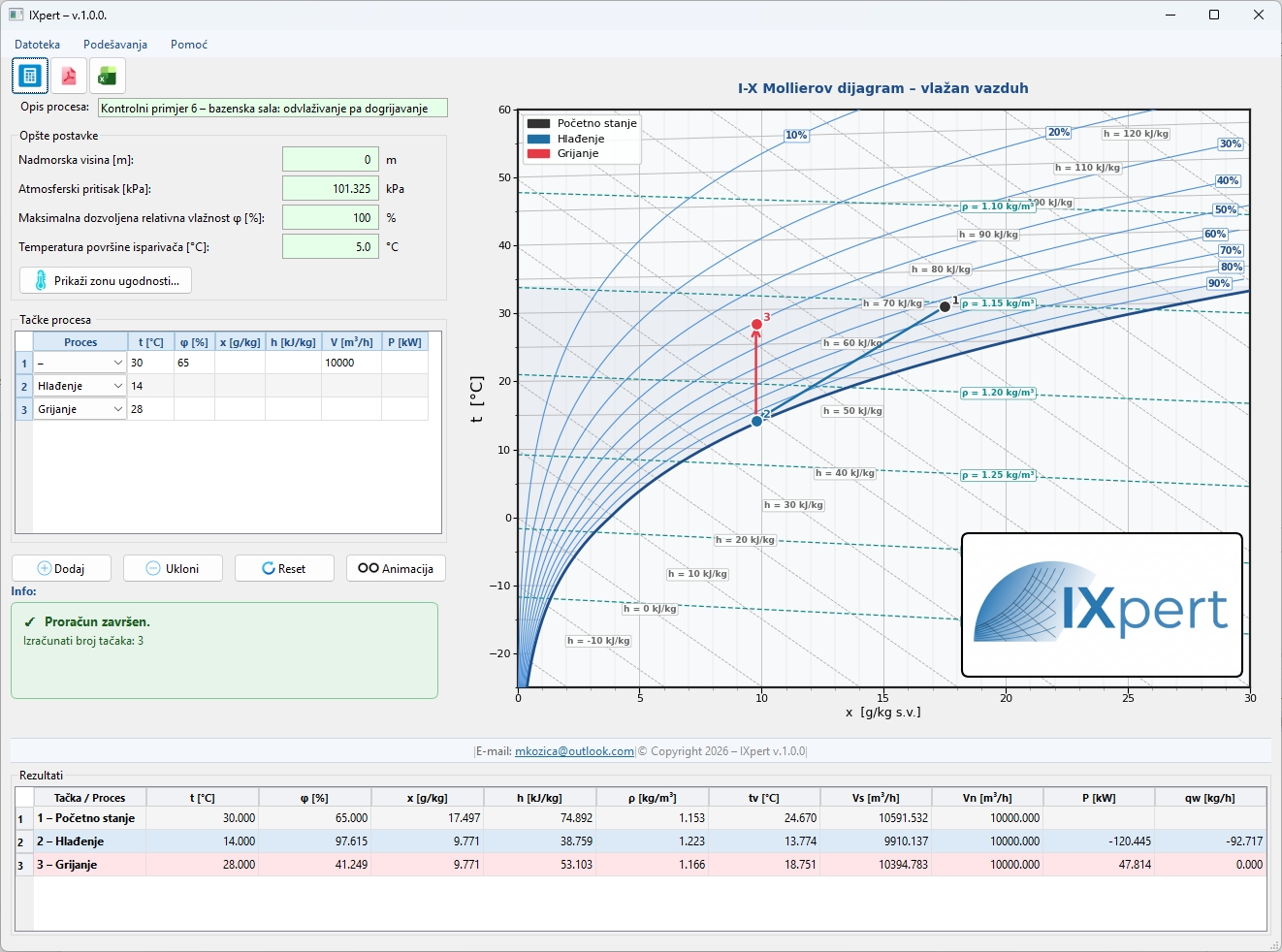

IXpert v.1.0.0

Digitalni I-X dijagram (Mollier)

IXpert je besplatna desktop aplikacija za proračun procesa vlažnog vazduha sa interaktivnim Mollierovim I-X dijagramom. Namijenjena je HVAC inženjerima, projektantima termotehničkih instalacija, studentima i svima koji se profesionalno bave termodinamičkim procesima vlažnog vazduha.

Koristi industrijski standard IAPWS-IF97, generiše PDF i Excel izvještaje korisne za projekte i prezentaciju, a cijeli korisnički interfejs je dizajniran za potrebe inženjera sa domaćeg i srodnog govornog područja.

Program je besplatan — instalacioni fajl za Windows.

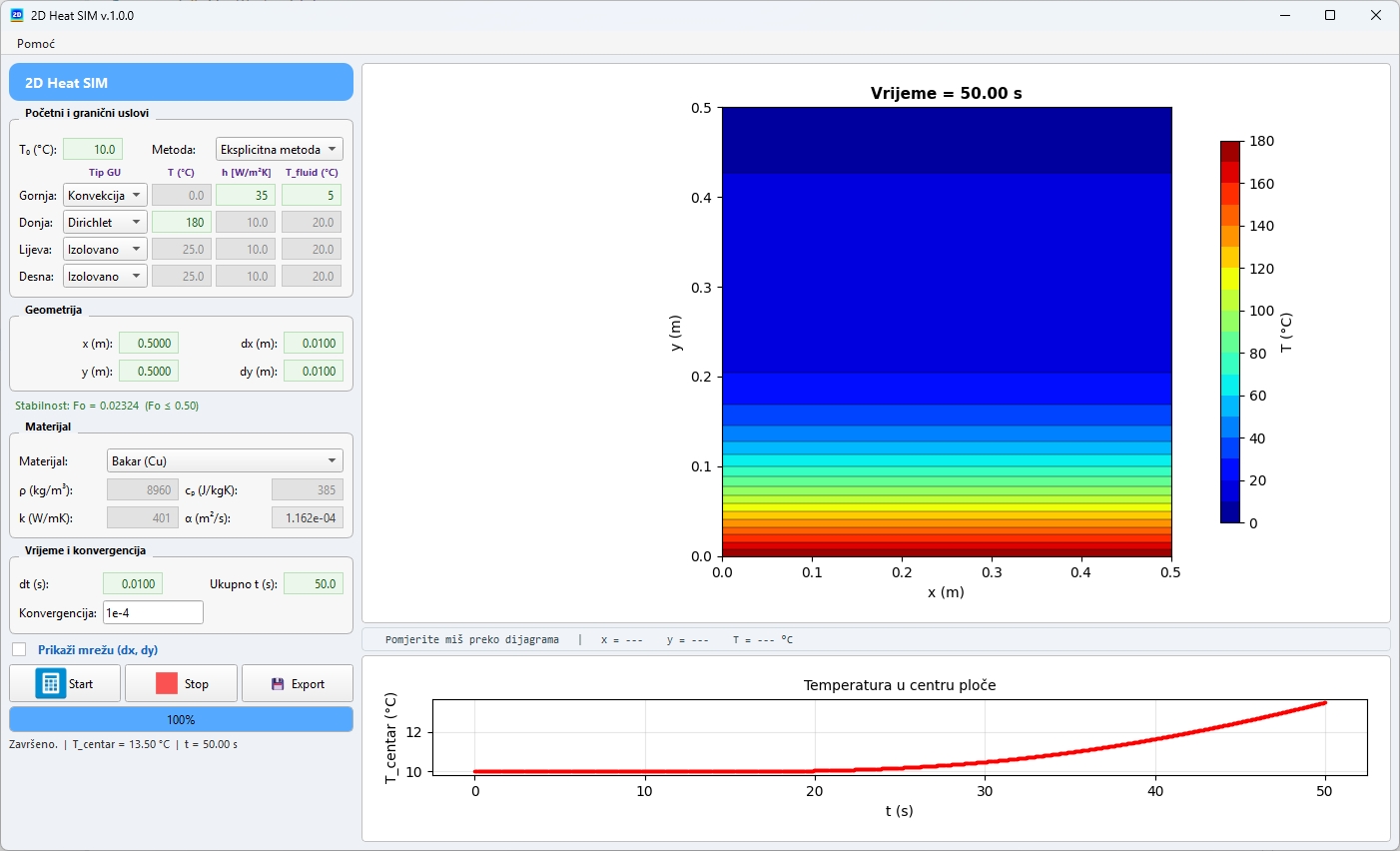

2D Heat SIM v.1.0.0

Simulacija 2D nestacionarnog provođenja toplote

2D Heat SIM je edukativni program koji rješava jednačinu nestacionarnog provođenja toplote u pravougaonoj ploči metodom konačnih razlika. Granični uslov se zadaje nezavisno za svaku stranicu — zadana temperatura (Dirichlet), izolovana granica (Neumann) ili konvekcija (Robin) — a za vremensku integraciju bira se eksplicitna, Crank-Nicolson ili implicitna šema.

Temperaturno polje se iscrtava u toku simulacije. Uz metale i fluide, baza materijala sadrži i građevinske materijala (puna cigla, beton, mineralna vuna, EPS), a svojstva se mogu unijeti i proizvoljno — pa se, uz konvektivne granične uslove, računa i prolaz toplote kroz zid.

Sva tri tipa graničnih uslova su validirana nezavisno. Dirichlet-ov granični uslov i konvekcija poređenjem sa analitičkim rješenjem, izolovana granica testom simetrije, i u svim slučajevima potvrđen je drugi red tačnosti.

Program je besplatan — instalacioni fajl za Windows.

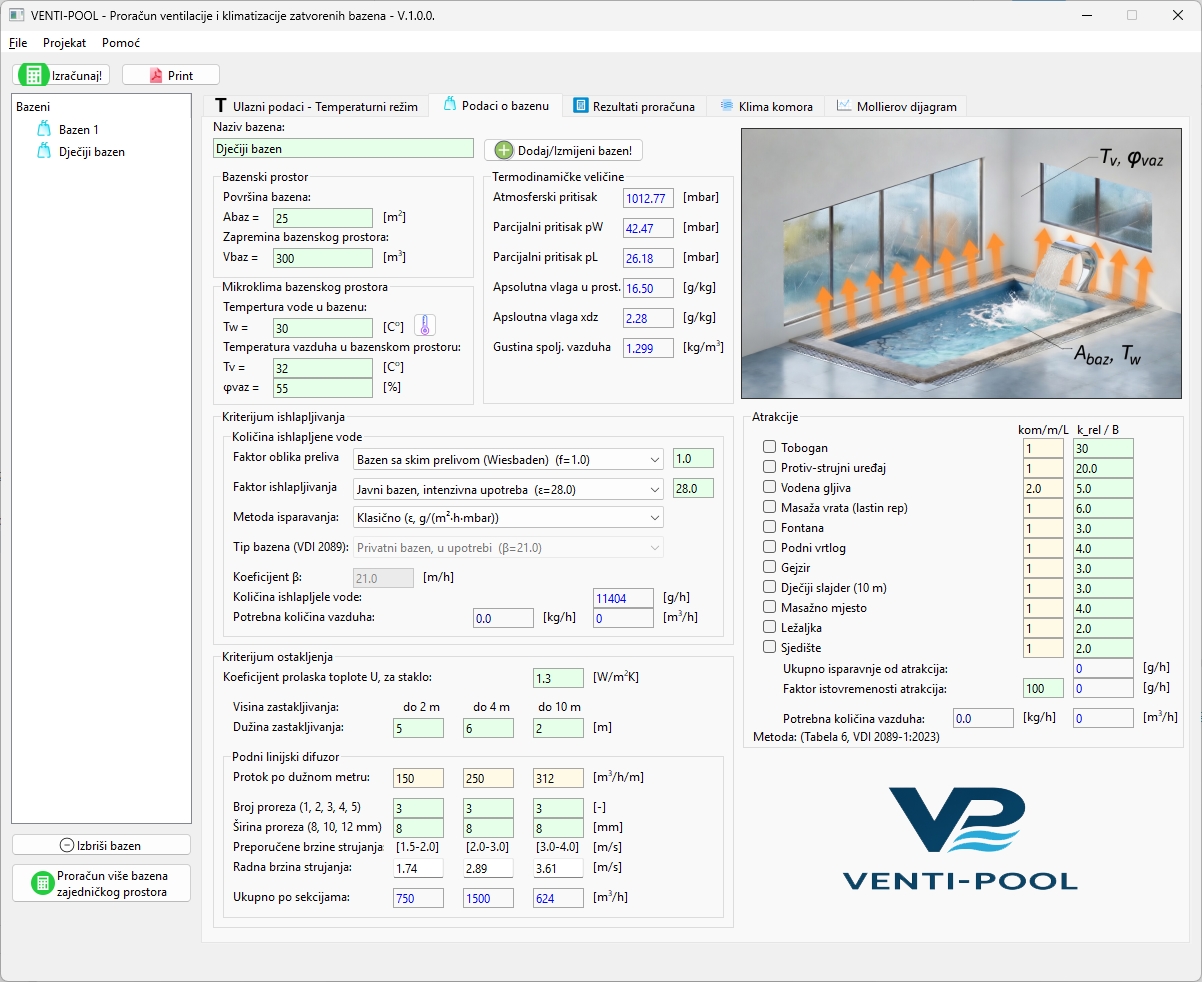

VentiPool v.1.0.0

Proračun ventilacije i klimatizacije zatvorenih bazena

VentiPool je desktop aplikacija za projektni proračun ventilacije, odvlaživanja i klimatizacije natkrivenih bazenskih prostora. Radi u skladu sa smjernicom standarda VDI 2089 Blatt 1:2023: određuje isparavanje sa vodene površine i atrakcija (β-metoda i Tabela 6), potrebne količine vazduha po kriterijumima ishlapljivanja i nastrujavanja stakla, iscrtava psihrometrijske procese na Mollierovom I-X dijagramu i proračunava komponente klima komore — rekuperator, mješač, hladnjak/odvlaživač, grijač i toplotnu pumpu.

Za psihrometriju koristi IAPWS-IF97 (formulacija zasićene pare) i CoolProp biblioteku, pa se rezultati mogu direktno porediti sa referentnim softverima proizvođača opreme. Radi sa jednim ili više bazena istovremeno (glavni bazen, jacuzzi, dječji bazen) u zajedničkom prostoru, sa sumiranjem doprinosa i dimenzionisanjem po VDI Eq. (8) i (9).

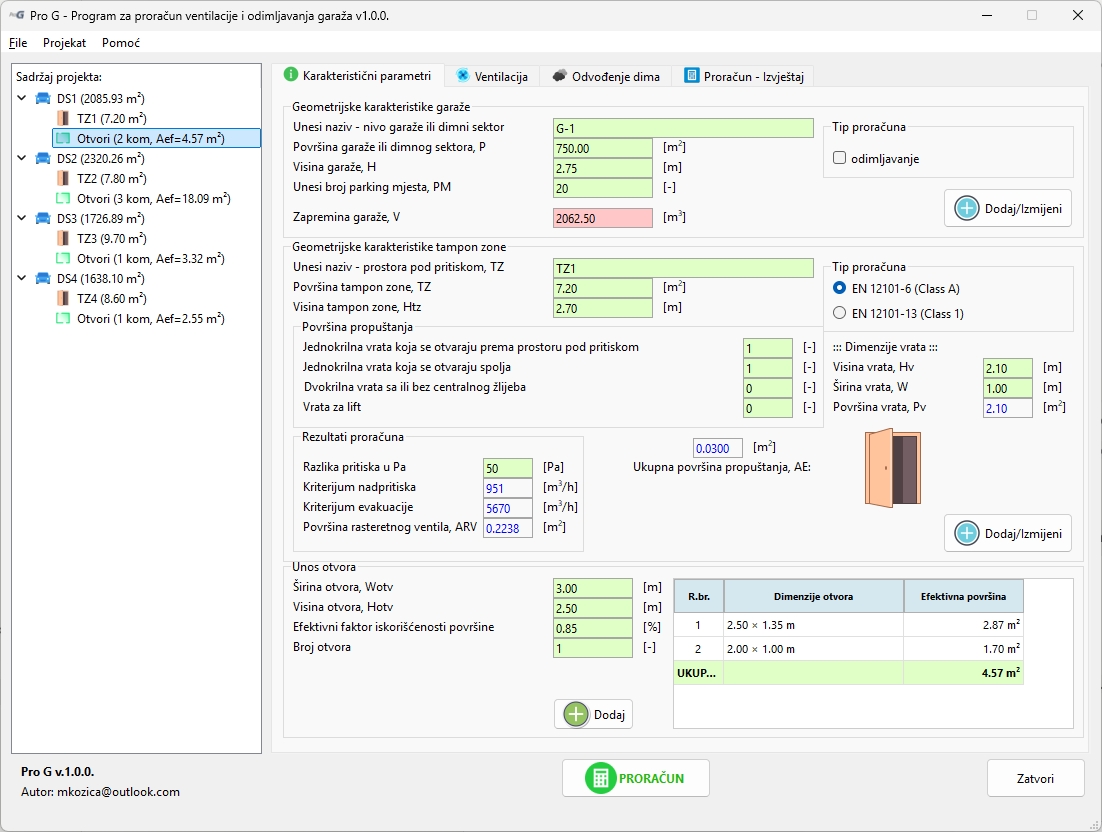

Pro G v.1.0.0

Proračun ventilacije i odimljavanja garaža

Pro G je desktop aplikacija za projektni proračun prinudne ventilacije i odvođenja dima (odimljavanje) iz zatvorenih podzemnih garaža, sa proračunom nadpritiska u tampon zonaama. Prinudna ventilacija se dimenzioniše po četiri paralelna kriterijuma — dozvoljena koncentracija CO prema VDI 2053, prema korisnoj površini garaže, prema broju parking mjesta kao i prema broju izmjena vazduha — a za mjerodavan kriterijum se bira maksimalna vrijednost.

Proračun nadpritiska u tampon zonama se računa u skladu sa EN 12101-6:2005 ili EN 12101-13:2022, sa izborom standarda i klase za svaku zonu posebno, oba režima rada (zatvorena i otvorena vrata) i dimenzionisanjem rasteretnog ventila. Cjelokupni projekat se kreira kroz vizuelno stablo sa sim garaža, dimnim sektorima, tampon zanama i otvorima, uz kontrolu brzine strujanja kroz otvore, bazu opreme i izvještaje u Word i Excel formatu.

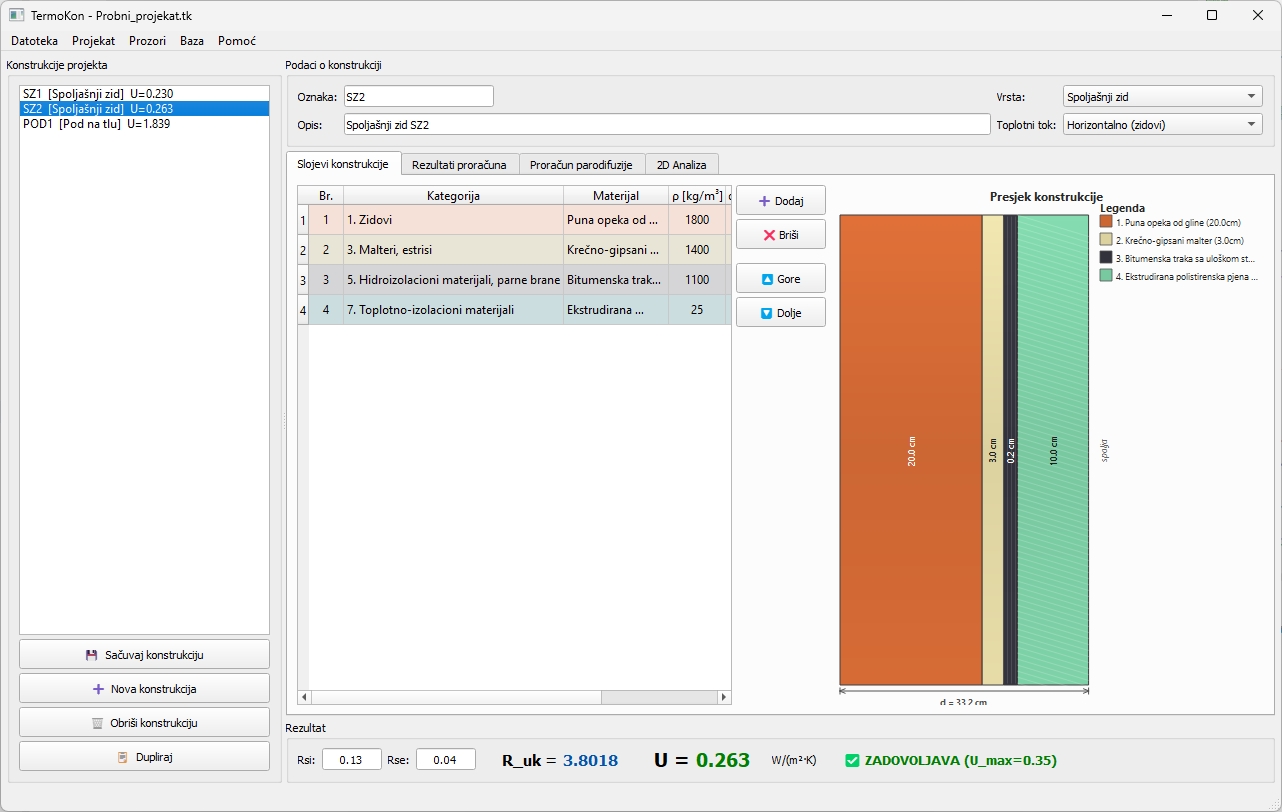

TermoKon v.1.0.0

Termofizika građevinskih konstrukcija

TermoKon je desktop aplikacija za termofizički proračun elemenata omotača zgrade. Program proračunava koeficijent prolaska toplote U višeslojnih građevinskih konstrukcija prema EN ISO 6946, difuziju vodene pare Glaserovom metodom prema EN ISO 13788 — stacionarno i mjesečno, sa bilansom kondenzacije i isušivanja — te koeficijent prolaska toplote prozora U_w prema EN ISO 10077-1 i stakla U_g iterativno prema EN 673.

Projekat obuhvata proizvoljan broj konstrukcija, sa grafičkim presjekom skaliranim po debljinama slojeva i bazom od preko stotinu materijala prema EN ISO 10456. Posebna mogućnost je 2D temperaturna analiza presjeka metodom konačnih razlika. Rezultati proračuna se izvoze u PDF izvještaj.

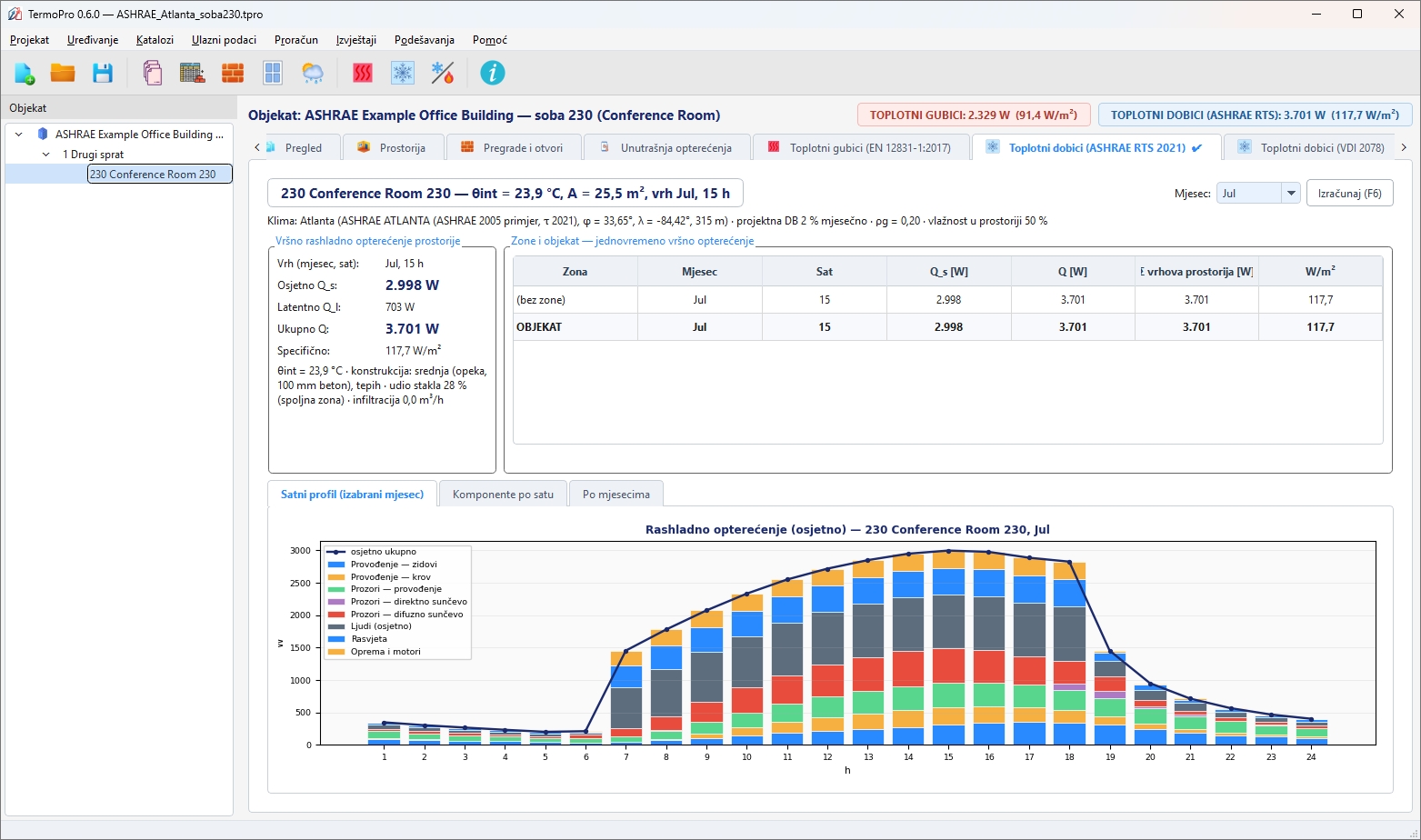

TermoPro v.0.6.0

Građevinska fizika, toplotni gubici i toplotni dobici zgrada

TermoPro je desktop program za projektne proračune termotehničkih instalacija zgrada. U jednom projektu objedinjuje građevinsku fiziku omotača — koeficijent prolaska toplote prema EN ISO 6946, difuziju vodene pare prema EN ISO 13788, prozore i staklo prema EN ISO 10077-1 i EN 673 — sa provjerom najvećih dozvoljenih vrijednosti U po klimatskim zonama crnogorskog Pravilnika (2024).

Toplotni gubici računaju se prema EN 12831-1:2017, po prostorijama, zonama i za objekat. Toplotni dobici se mogu računati po dvije odvojene metode: ASHRAE RTS (Fundamentals 2021) i VDI 2078:2015 sa dinamičkim modelom prostorije prema VDI 6007 — projektant bira mjerodavnu. Klimatski podaci su projektni uslovi meteoroloških stanica regiona, a model prostorije VDI 6007 provjeren je na svim testnim primjerima standarda. PDF i Excel izvještaji, interfejs na crnogorskom i engleskom jeziku.

Program je u fazi testiranja.

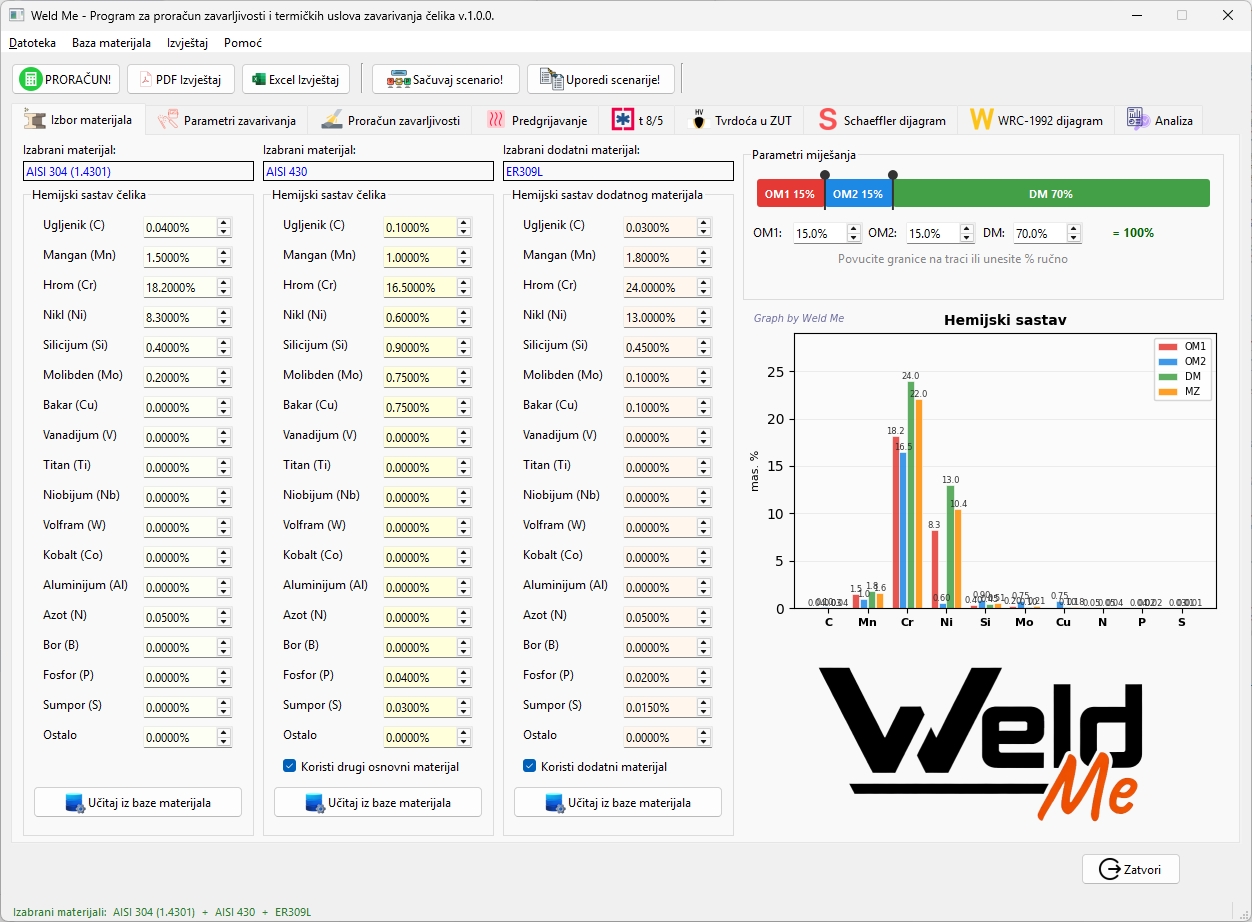

Weld Me v.1.0.0

Program za analizu zavarljivosti i termičkih uslova zavarivanja čelika

Weld Me je desktop aplikacija za analizu zavarljivosti čelika i termičkih uslova zavarivanja čelika. Program radi tako što iz hemijskog sastava osnovnog i dodatnog materijala program računa ugljenične ekvivalente (CE IIW, CET, P_cm, CE JIS, CEN), temperaturu predgrijavanja prema EN 1011-2 i Ito-Bessyo metodi, vrijeme hlađenja t_8/5 u 2D i 3D režimu, kao i tvrdoću u zoni uticaja toplote prema punom Yurioka 1987 modelu, sa udjelom martenzita i procjenom zatezne čvrstoće.

Takođe, proračunavaju se i indikatori osjetljivosti na tople, reheat i lamelarne pukotine, konstitucijski Schaeffler i WRC-1992 dijagrami sa proračunom δ-ferita i feritnog broja, temperature transformacije prema Trzaska (2007) i procjena efekta naknadne termičke obrade po Hollomon-Jaffe modelu. Svaka formula ima ugrađene granice primjenjivosti — kada sastav izlazi iz opsega za koji je formula izvedena, program prikazuje N/A sa objašnjenjem.

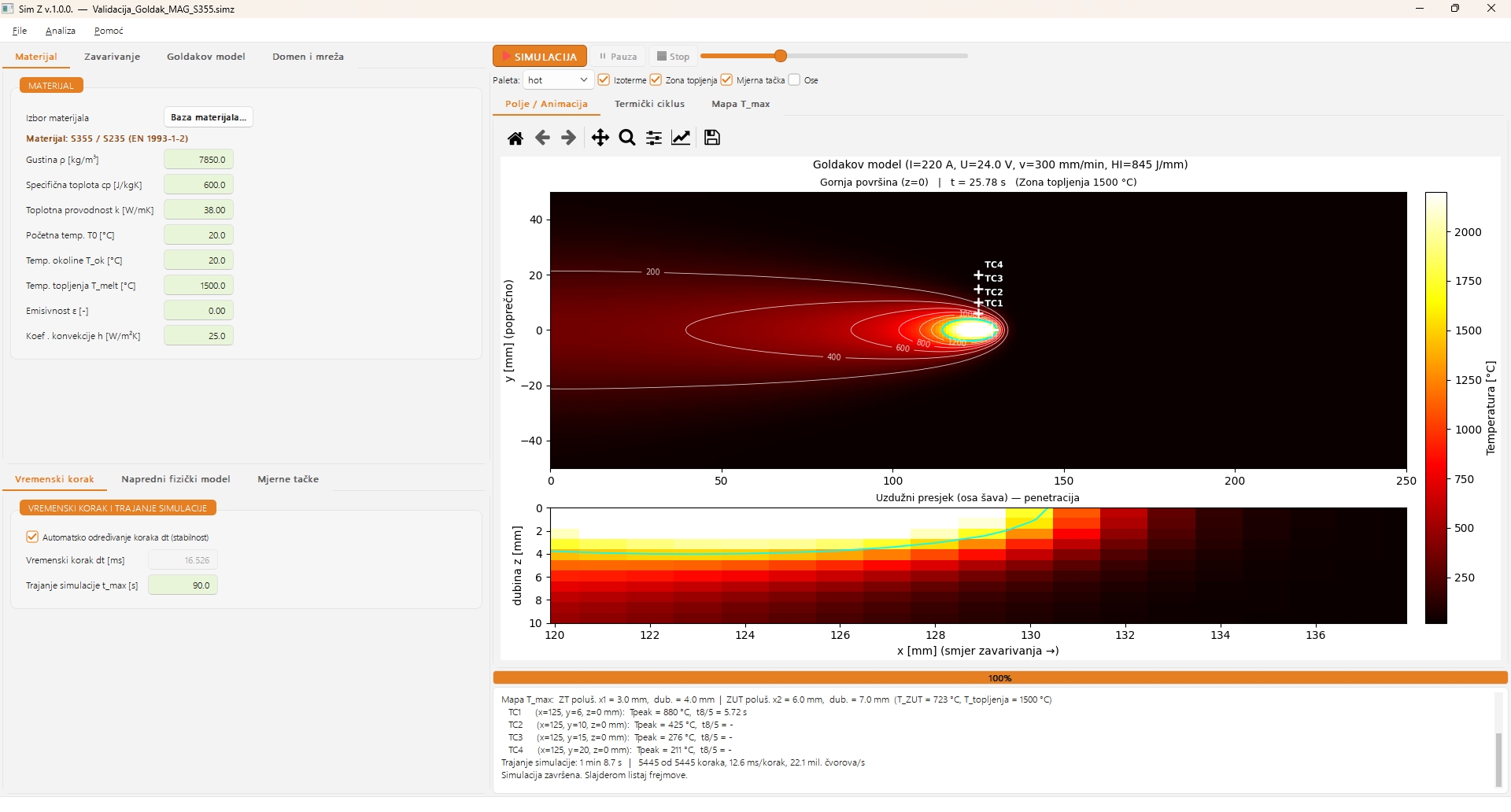

Sim Z v.1.0.0

Program za simulaciju temperaturnog polja pri zavarivanju

Sim Z simulira nestacionarno temperaturno polje pri elektrolučnom zavarivanju. Pokretni izvor toplote modeluje se Goldakovim dvostrukim elipsoidom, a provođenje toplote kroz ploču rješava se metodom konačnih razlika (FDM) na 3D mreži, sa temperaturno zavisnim svojstvima k(T) i c_p(T), latentnom toplotom fuzije i povišenom provodnošću u rastopu kojom se nadomješta strujanje u kupki.

Temperaturno polje se prikazuje u toku proračuna, zajedno sa termičkim ciklusom (do pet mjernih tačaka tj. termoparova). Iz mape maksimalnih temperatura očitavaju se širina i dubina zone topljenja i zone uticaja toplote, a vrijeme hlađenja t_8/5 se paralelno računa i analitički prema EN 1011-2, radi provjere.

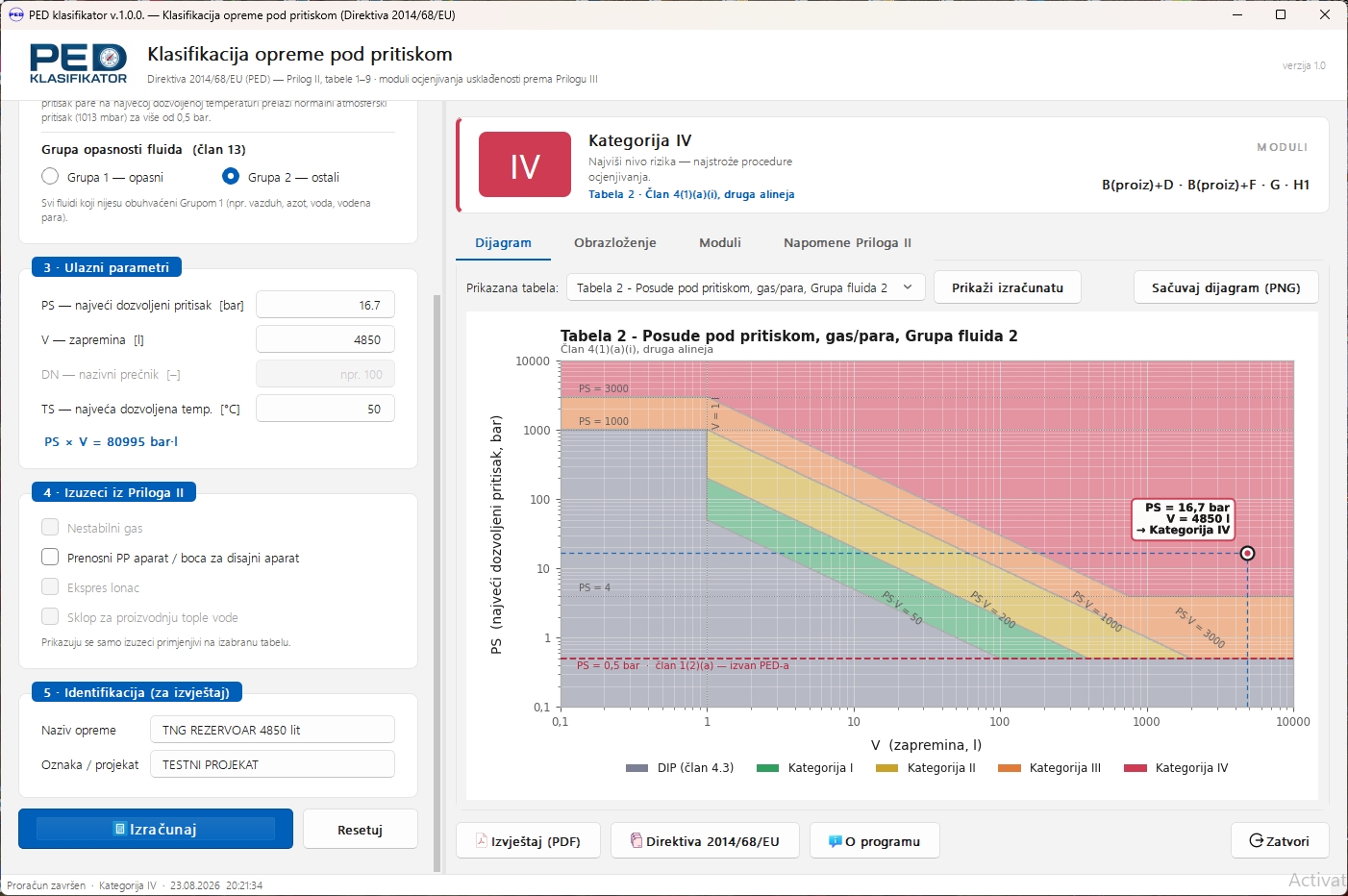

PED klasifikator v.1.0.0

Razvrstavanje opreme pod pritiskom prema Direktivi 2014/68/EU

PED klasifikator razvrstava opremu pod pritiskom u kategorije SEP, I, II, III i IV prema Prilogu II Direktive 2014/68/EU, i za dobijenu kategoriju navodi primjenjive module ocjenjivanja usklađenosti iz Priloga III. Obuhvaćene su posude pod pritiskom, cjevovodi, parni kotlovi, sigurnosni pribor i pribor pod pritiskom, zajedno sa izuzecima iz napomena uz tabele — nestabilni gasovi, prenosni aparati za gašenje požara, ekspres lonci, sklopovi za toplu vodu i cjevovodi iznad 350 °C.

Dijagrami Priloga II se ne učitavaju kao slike nego se crtaju programski, uzorkovanjem iste funkcije koja računa kategoriju, pa su nacrtane zone uvijek identične izračunatom rezultatu. Radna tačka se ucrtava na dijagram, a demarkacione linije se tretiraju strogom nejednakošću prema Prilogu II, tačka 4 — što je razlika koja se najlakše previdi upravo na tipskim veličinama poput DN 100 ili V = 1 l. Uz rezultat idu obrazloženje sa pozivom na član Direktive, doslovan tekst primijenjenih napomena i PDF izvještaj.

Program je besplatan — instalacioni fajl za Windows.

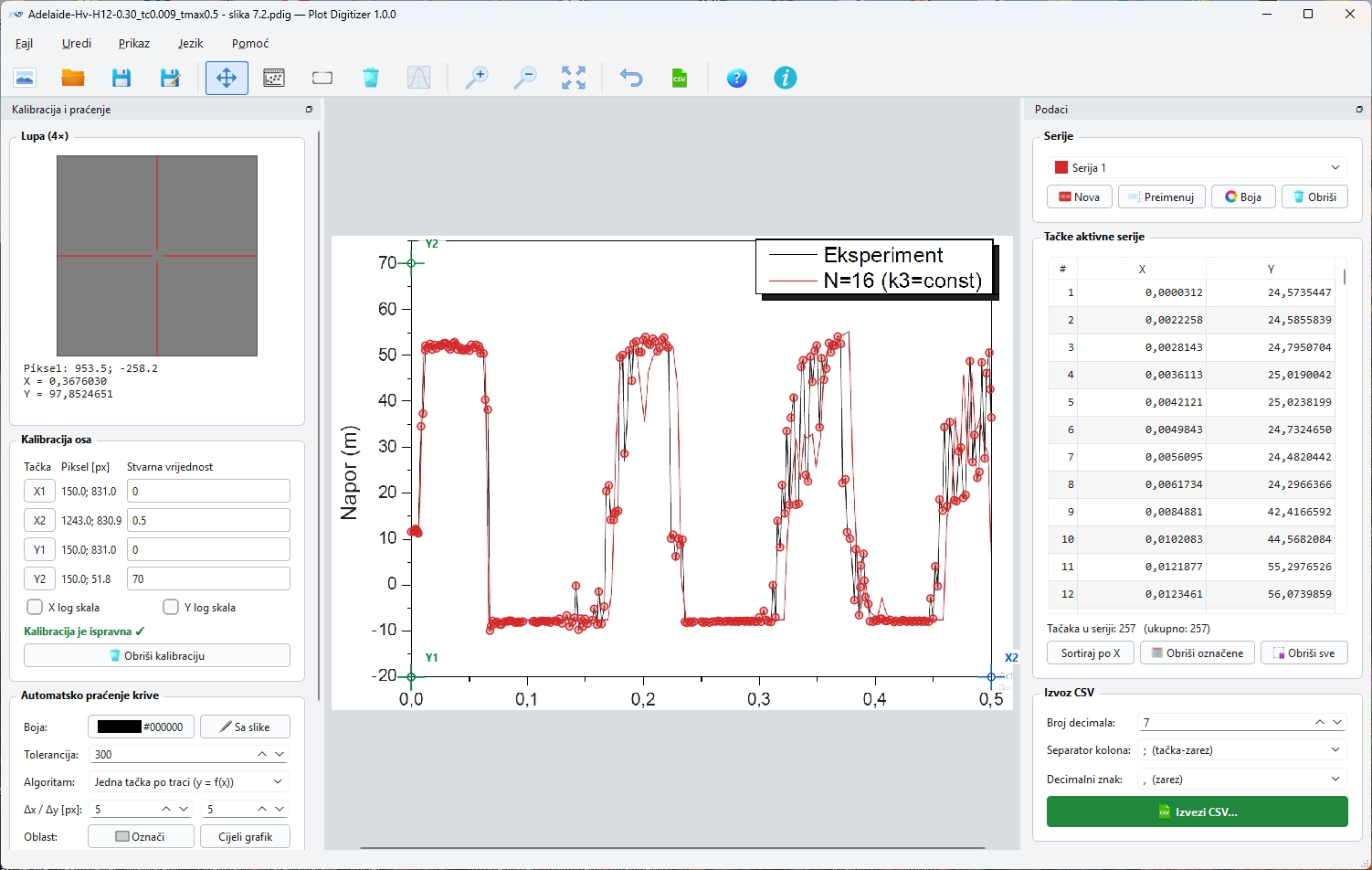

Plot Digitizer v.1.0.0

Digitalizacija grafika i dijagrama sa slike

Plot Digitizer je program koji iz slike grafika — skeniranog dijagrama, snimka ekrana — vraća numeričke vrijednosti tačaka u koordinatama samog grafika. Ose se kalibrišu sa četiri referentne tačke (X1, X2, Y1, Y2), linearno ili logaritamski, a stvarne koordinate se računaju projekcijom na pravac ose, pa je rezultat tačan i kod blago zarotiranog skeniranog dokumenta.

Tačke se unose ručno, uz uvećanje lupom do 4×, ili automatskim praćenjem krive po boji unutar izabrane oblasti. Više serija na istom grafiku izvozi se u jedan CSV fajl, sa izborom broja decimala, separatora kolona i decimalnog znaka. Interfejs je na crnogorskom i engleskom jeziku.

Program je besplatan i slobodan za korišćenje.

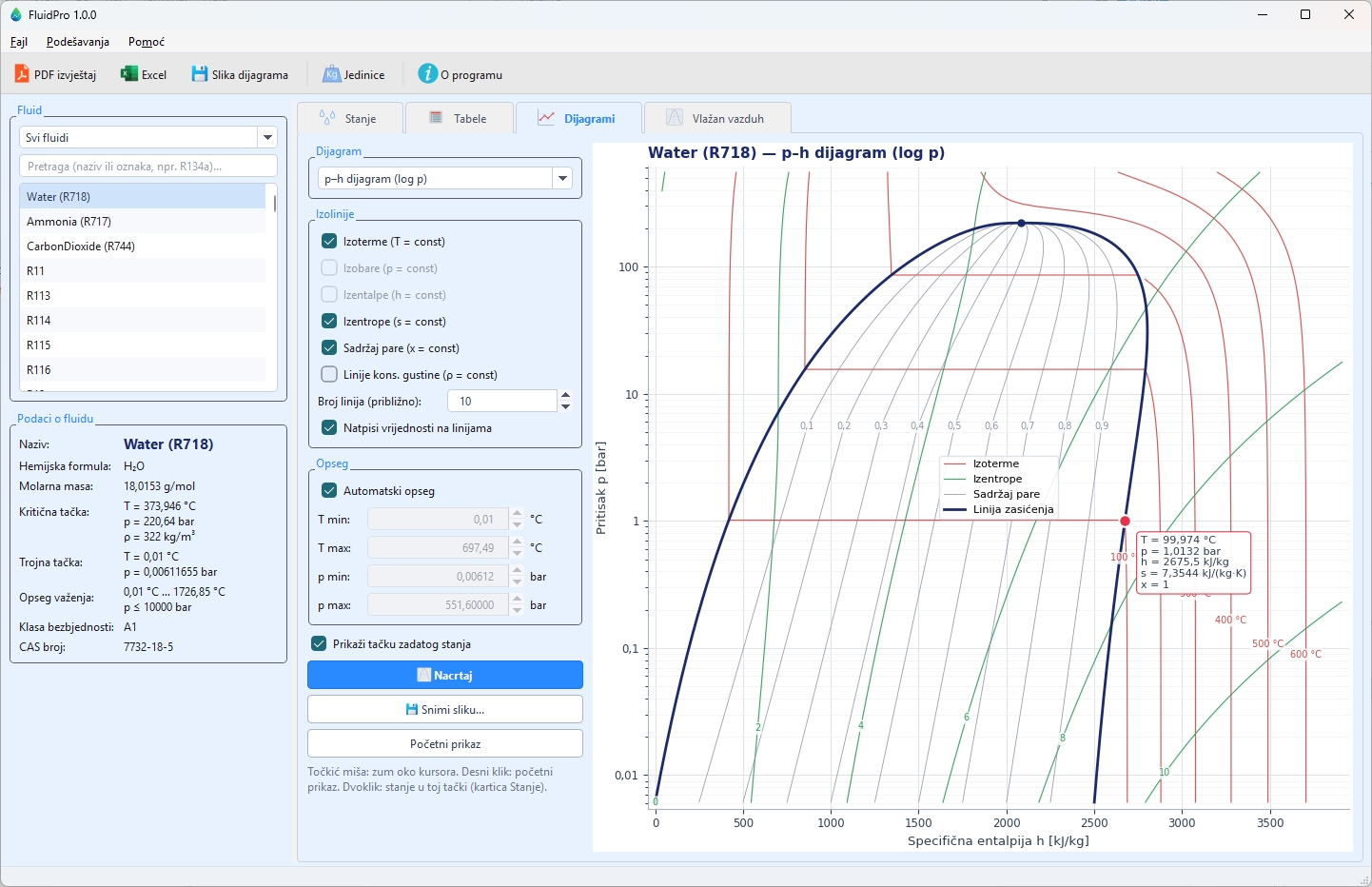

FluidPro v.1.0.0

Termodinamička i transportna svojstva fluida

FluidPro određuje termodinamička i transportna svojstva vode i vodene pare, rashladnih fluida, ugljovodonika, tehničkih gasova, nosilaca toplote i vodenih rastvora glikola — ukupno preko 200 fluida iz biblioteke CoolProp, za vodu po formulaciji IAPWS-95. Stanje se zadaje jednim od devet parova ulaznih veličina (p–T, p–h, p–s, p–x, T–x…), a rezultat su termodinamičke i transportne veličine zajedno sa stanjima ključale tečnosti i suve pare pri istom pritisku.

Program pravi tabele zasićenja, izobara i izotermi sa izvozom u Excel i crta p–h, T–s, h–s, p–v i p–T dijagrame sa izolinijama, uz očitavanje stanja kursorom. Posebna kartica obrađuje vlažan vazduh po modelu ASHRAE RP-1485 — grijanje, hlađenje sa odvlaživanjem, miješanje i ovlaživanje, na Mollierovom h–x i psihrometrijskom dijagramu. Temperaturu zasićenja iz pritiska računa sopstvenim rješavačem, jer CoolProp 6.6 za dio fluida (npr. amonijak) pri niskim pritiscima tu daje pogrešan rezultat.
